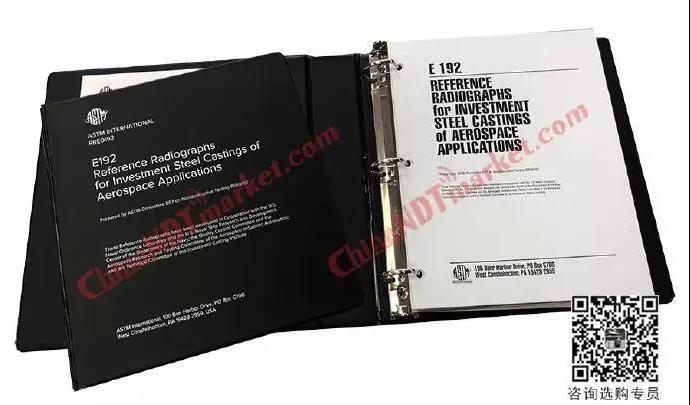

ASTM E192射线检测参考底片起源

Release date:2021-01-08
E192射线检测参考底片起源

在美国有很多技术标准制定机构,在国际上颇具影响 的是美国材料试验学会(ASTM),创始于1898年,有120多个技术委员会和1750个分会和专业组。

ASTM E192是由ASTM属下代号为E7的无损检测委员会管辖并颁布的,其底片直接由E07.02分会负责。

ASTM E192首版于1962年,1975年颁布第二版,1979年再版。

我们现在等效采用的ASTM E192是截止目前为止依旧持续更新出版中。

如果从1938年美国海军工程局颁布第一套《承受蒸气压力的钢铁件标准射线底片》算起,美国制定标准参考射线底片的历史已有半个多世纪。

自1947到1972年,ASTM又先后颁布了多项有关钢铸件的标准参考射线底片,如E71-477, E186、E192、E280、E466等,但适用于宇航薄壁钢铸件的标准底片,却只有ASTM E192—部。

ASTM E192不仅在美国,在一些西方发达国家中亦被广泛引用,如AMS的一些熔模铸件标准和MIL-STD-2175,又如英国RR公司QAS2200和法国透默梅卡公司的CCTL-L585等标准,均规定必须釆用ASTM E192。


E192射线检测参考底片和我国的关系

我国首次等效果用ASTM E192《宇航用钢熔模缺陷标准参考射线底片》始见于HB5430-89《不锈钢、耐热钢熔模铸件》,但当初在制定HB5430-89时,我国航标还没有与ASTM E192等效的相应标准。

因此,把等效采用ASTM E192的文字部分以附录的形式置于HB5430-89的正文之后。

随着时间的推移,ASTM E192的应用范围越来越广泛,被许多标准引用,再以某个标准附录的形式出现,这导致使用起来很不方便。

于是国家标准化归口单位决定,把等效釆用ASTM E192的标准参考射线底片作为一项基础标准,单独列入航标序列。

该标准的制定,有利于我国与国际社会的合作生产,由于ASTM E192的国际公认性、权威性,因而在外贸谈判中使用该标准更容易被外商接受,对产品出口,使产品在适航性等取证工作中处于有利地位,更重要的是,这将对我国航空工业熔模铸件内部质量的提高起很大促进作用。

话外题:

ASTM E192原版底片与我国复制片的关系:

在我国的复制片中,现有两种版本,一是由国家标准局综合研究所复制的,二是由编制组委托专业光学机构复制的。

它们都是用照像底片制作复制品,这两复制片只适用基层检验部门,各单位或厂级的质检处或无损检测中心必须具备一套ASTM E192的原版片,以供生产定型,射线检验或供需双方对检验结果有争论时,按原版片进行最终裁决。




ASTM E192《宇航用钢熔模铸件标准参考射线底片》中,明确"参考"一词的含意,ASTM E192底片在制定时,其底片的缺陷水平并没有与铸件及其材料的承载能力相联系。

换句话说,铸件上出现的相当于ASTM E192底片上的1级或2级疏松,对使用各种标准的铸件而言,由于使用的材料不同,因其出现疏松而导致性能下降的幅度,也绝不会是1级或2级间的简单关系。

要把所有材料的铸件出现疏松的等级与性能下降的定量关系求出来,不仅困难而且没有必要。

为此,ASTM于1965年发表声明,决定把诸如E186, E192及E280等所谓的标准底片一律改为标准参考底片,即在引用ASTM E192时,由用户根据铸件使用要求和所受应力水平,在ASTM E192底片上自行选定具体铸件的验收和判废级别。

在ASTM E192的原文中有详细的记述,即每个特定类型或级别的不连续性或衍射花样,均分别由不同厚度,经机加工面积为2x2.75英寸 (51mmx70mm)的铸造标准板透照而成。

底片是用130-250KVP的X射线透照,其透照与质控方法分别按E94和E142进行,其分级底片所附的ASTM照度计,仅用于控制对比度和分辨率。

值得注意的E192主要使用板型像质计,而我国推荐线型像质计,这是由于我国习惯使用线型像质计,而且在ISO的有关标准中,也采用了线型像质计,如按E94和E142进行透照与质控。

前者是推荐性的,后者是在供需双方同意下的一种可供选择的方法,适用一些特殊产品、用户以及国外客商的需要,使用线型和板型像质计本质上均在于控制影像质量,它们是不矛盾的。


注意:文中若涉及标准均可能存在失效,且内容完全真实性有待进一步专业确定,综合多种因素考虑,此文仅做学习参考使用,若有错误,请留言指正,也希望这些知识点可以帮到你!
