ASTM E155铝镁铸件检验用标准参考射线底片图谱使用和定量

Release date:2021-01-15
ASTM E155是什么?

1.本参考射线底片用于说明可能在铝合金铸件和镁合金铸件中存在缺陷的类型和程度。图谱中所示的铸件厚度为1.4英寸(约6.35mm)和3.4英寸(约19.1mm)。参考底片仅作为本文件中的辅助文件,需单独从ASTM购买

2.参考底片不适用于数字成像时在铝合金铸件和镁合金铸件中出现的不连续类型和严重程度。

(注:铝合金铸件数字成像时参考ASTM E2422,镁合金铸件数字成像时参考ASTM E2869)

3.对于其它材料厚度,在没其他的适用文件存在时,采购商和制造商之间达成协议,则可使用本文件

4.X射线底片在制作的过程中可能有轻微的变化,变化可能包括底片或者使用化学药品处理的变化、模具或印刷或纸板的变化。但无需过分担心底片图谱的品质,图谱监制小组都参考了原版的固定模型进行整理满足验收要求。

5.以英寸作为标准单位,括号内为转换单位。

本标准的主旨不是用来阐述所有的安全相关点,如果用,只是与其使用相关联。建立合适的安全和健康规则并在使用前确定规则的适用性,这些是本标准使用者需要承担的责任。

共两卷卷,信息如下:

卷1:该套射线照片包含了13张覆盖了铝合金铸件中的缺陷中的照片和10张覆盖了镁合金铸件的缺陷中的照片。

每张照片都固定于85英寸宽11英寸长(216imm宽279mm长)的纸板框架中,并且每张照片图解说明在约2英寸宽2英寸长(51lmmm宽51mm长),面积内的缺陷的8个严重级别。这些纸框含在10.5英寸宽11.5英寸长的套具内。

卷2:该套射线参考底片包含4张覆盖了镁合金铸件中缺陷的照片,每张照片都置于8.5英寸宽11.5英寸长(216mm宽279mm长)的纸板框架中,且每张照片的图解说明缺陷的8个严重级别(除了离散缺陷以外,这里对每种缺陷只给出了以一种例子)。

参考射线照片E505包含了适用厚度在1英寸(25mm)以下的铝压铸件和铁铸件的参考射线照片。

ASTM E155标准图谱镁合金图谱的定量

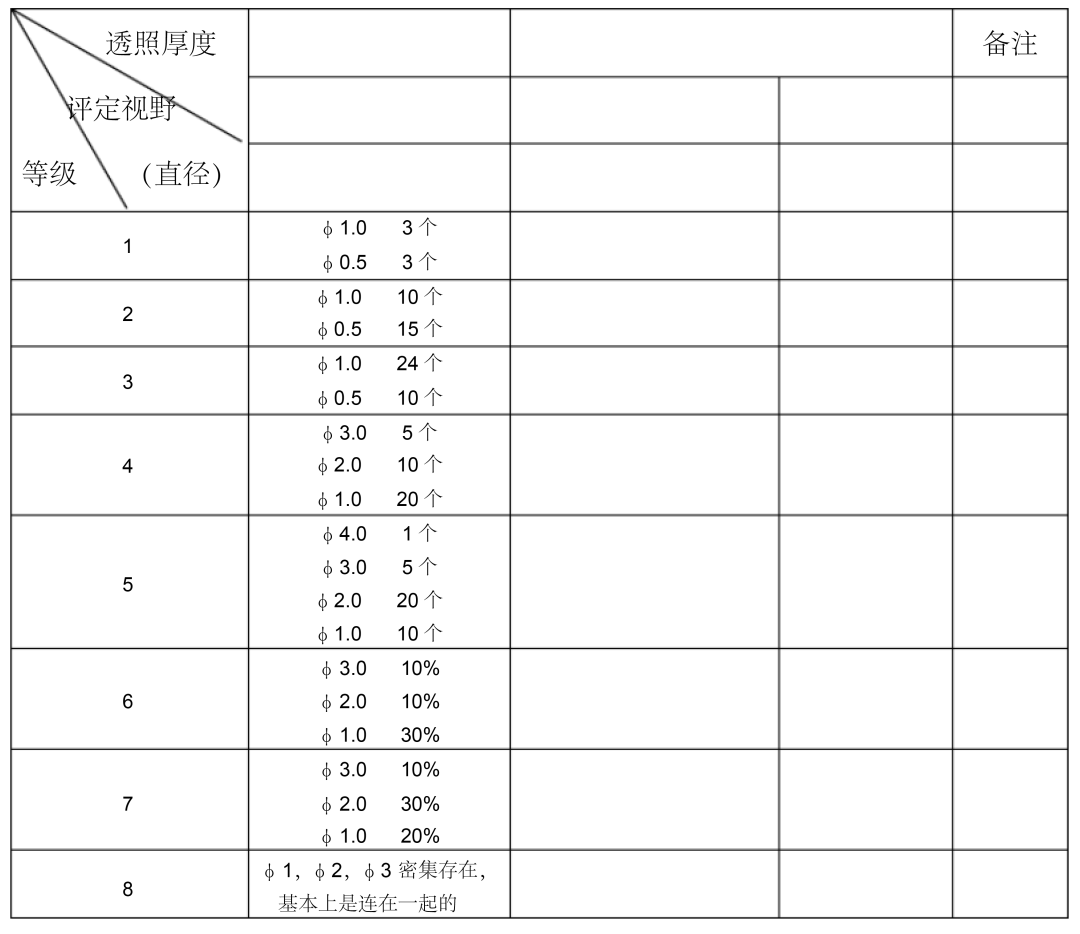

气孔缺陷的等级评定(镁)

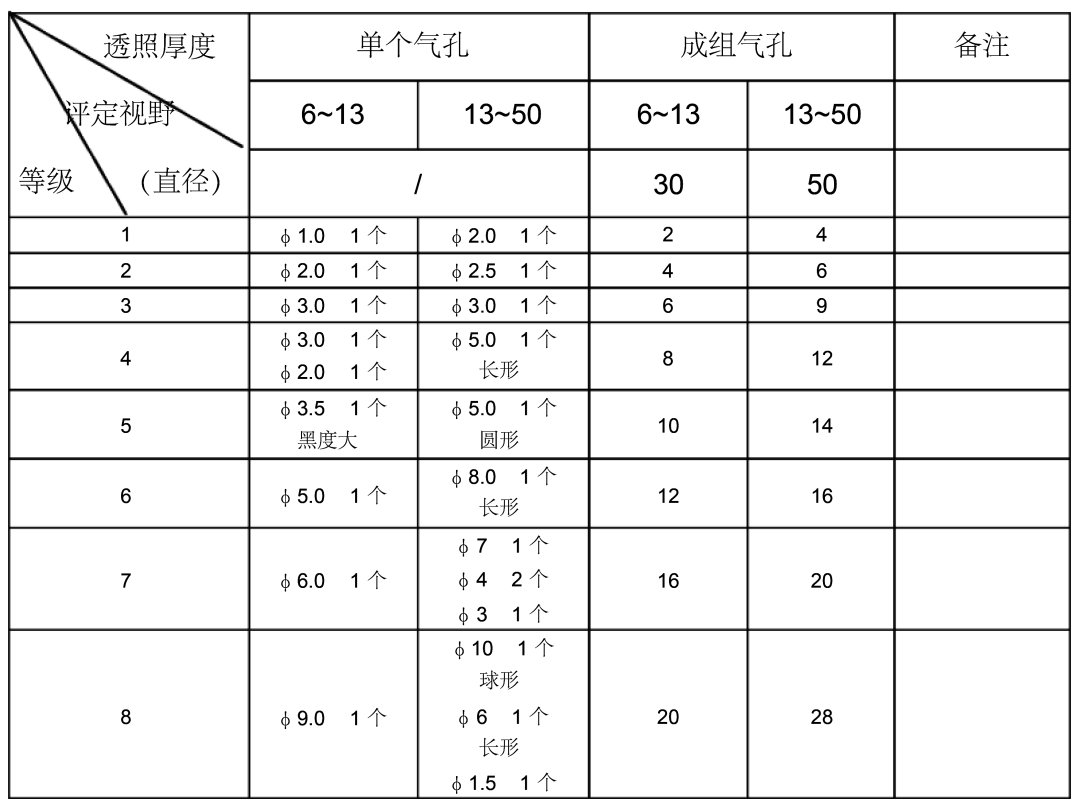

点数换算表(表2)

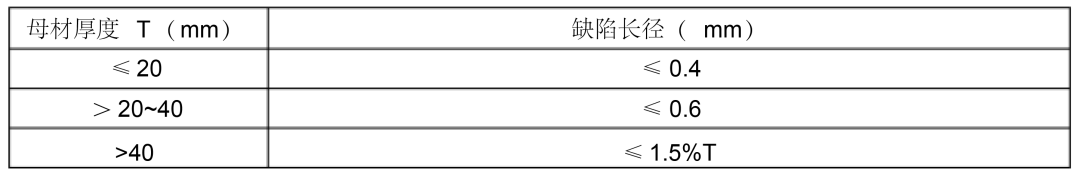

不计点数的缺陷尺寸(表 3)
注:
1、气孔属于圆形缺陷(圆形是指长宽比小于或等于3)。
2、单个的气孔在要求较高的情况下,单个气孔缺陷长径>T/3(T母材厚度)的为不合格;单个的气孔在要求一般的情况下,单个气孔缺陷长径>T/2(T 母材厚度)的为不合格。
3、对于成组的气孔缺陷,在单一评定去你按表2 和表1评定缺陷点数并定级,对于同一产品多个评定区的缺陷的综合评定,根据具体情况进行评定。(推荐是综合评定等级是某一评定区最高评定等级加1级)
4、对于同一评定区内的多个缺陷的综合评定,根据具体情况进行评定(推荐是综合评定等级是某一评定区最高评定等级加2级)。
5、对缺陷的综合评定还一定要考虑到缺陷的黑度或缺陷与母材的对比度,来确定缺陷对产品的危害程度进行评定其缺陷等级。

条孔缺陷的等级评定(镁)
注:
1、条孔或条渣属于条形缺陷(圆形是指长宽比大于3)。
2、单个的条孔或条渣在要求较高的情况下,单个条孔或条渣缺陷长径>T/3(T母材厚度)的为不合格;单个的条孔或条渣在要求一般的情况下,单个条孔或条渣缺陷长径>T/2(T母材厚度)的为不合格。
3、对于成组的条孔或条渣缺陷,对与同一产品多个评定区的缺陷的综合评定,根据具体情况进行评定(推荐是综合评定等级是,某一评定区最高评定等级加1级)。
4、对于同一评定区内的多个缺陷的综合评定,根据具体情况进行评定(推荐是综合评定等级是某一评定区最高评定等级加2级)。
5、对缺陷的综合评定还一定要考虑到缺陷的黑度或缺陷与母材的对比度,来确定缺陷对产品的危害程度进行评定其缺陷等级。

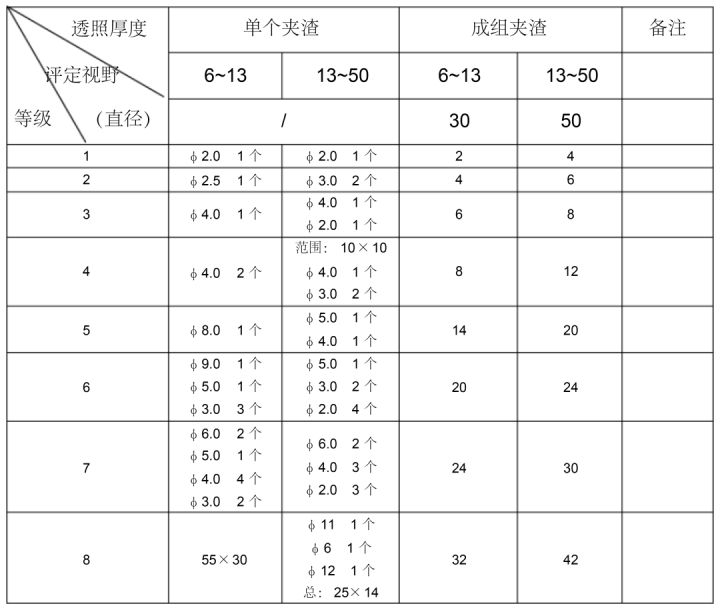

低密度夹渣缺陷的等级评定(镁)
注:
1、单个的低密度夹渣在要求较高的情况下,单个低密度夹渣缺陷长径>T/3(T母材厚度)的为不合格;单个的低密度夹渣在要求一般的情况下,单个低密度夹渣缺陷长径>T/2(T母材厚度)的为不合格。
2、对于成组的低密度夹渣缺陷,对与同一产品多个评定区的缺陷的综合评定,根据具体情况进行评定(推荐是综合评定等级是,某一评定区最高评定等级加1级)。
3、对于成组的低密度夹渣缺陷,在单一评定去你按表2和表1评定缺陷点数并定级,对于同一产品多个评定区的缺陷的综合评定,根据具体情况进行评定(推荐是综合评定等级是,某一评定区最高评定等级加1级)
4、对于同一评定区内的多个缺陷的综合评定,根据具体情况进行评定(推荐是综合评定等级是,某一评定区最高评定等级加2级)。
5、对缺陷的综合评定还一定要考虑到缺陷的黑度或缺陷与母材的对比度,来确定缺陷对产品的危害程度进行评定其缺陷等级。

高密度夹渣缺陷的等级评定(镁)
注:
1、单个的高密度夹渣在要求较高的情况下,单个高密度夹渣缺陷长径>T/3(T母材厚度)的为不合格;单个的低密度夹渣在要求一般的情况下,单个低密度夹渣缺陷长径>T/2(T母材厚度 )的为不合格。
2、对于成组的高密度夹渣缺陷,对与同一产品多个评定区的缺陷的综合评定,根据具 体情况进行评定(推荐是综合评定等级是,某一评定区最高评定等级加1级)
3、对于成组的高密度夹渣缺陷,在单一评定去你按表2和表1评定缺陷点数并定级,对于同一产品多个评定区的缺陷的综合评定,根据具体情况进行评定(推荐是综合评定等级是,某一评定区最高评定等级加1级)
4、对于同一评定区内的多个缺陷的综合评定,根据具体情况进行评定(推荐是综合评定等级是,某一评定区最高评定等级加2级)。
5、对缺陷的综合评定还一定要考虑到缺陷的黑度或缺陷与母材的对比度,来确定缺陷对产品的危害程度进行评定其缺陷等级。

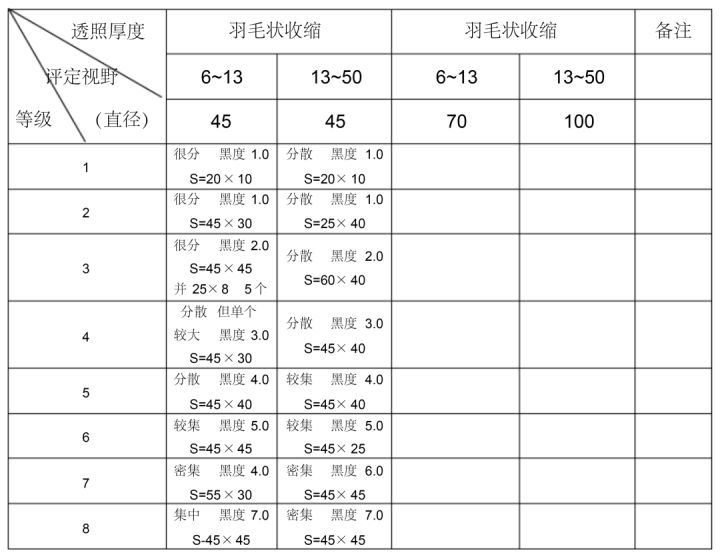

羽毛状收缩缺陷的等级评定(镁)

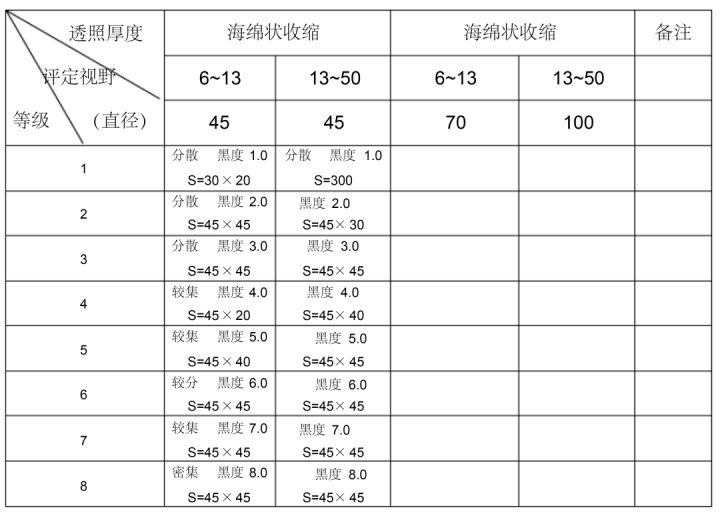

海绵状收缩缺陷的等级评定 (镁)

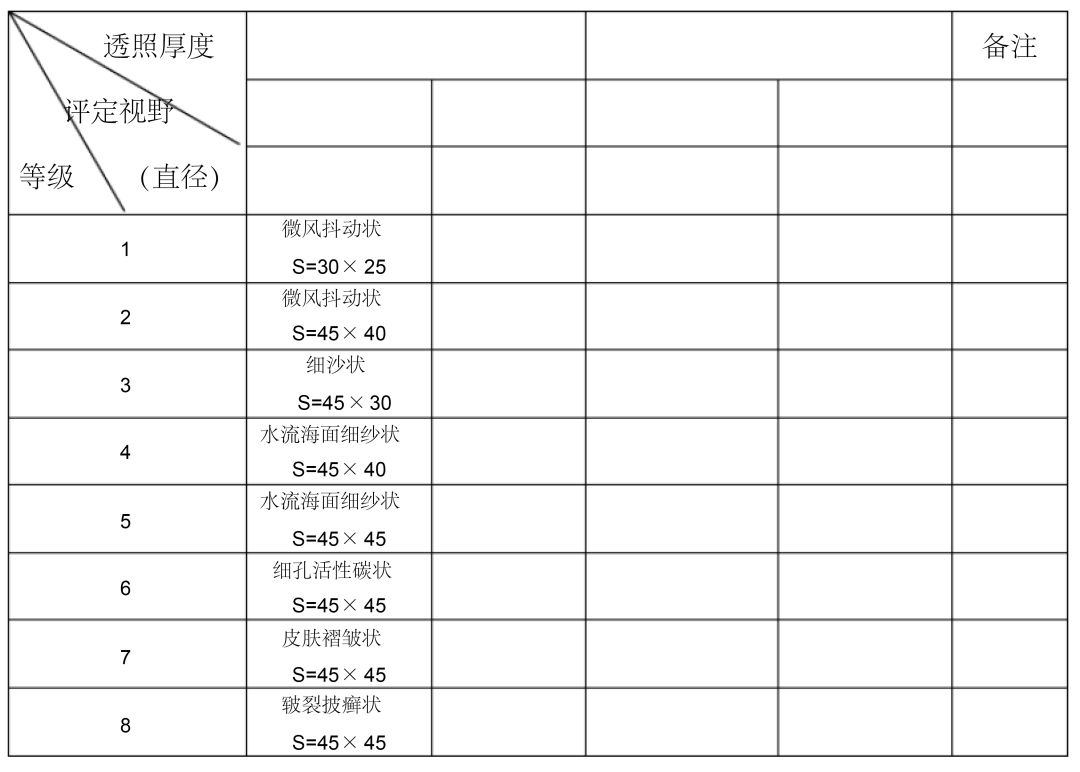

微收缩型共晶熔析等级评定 (镁)

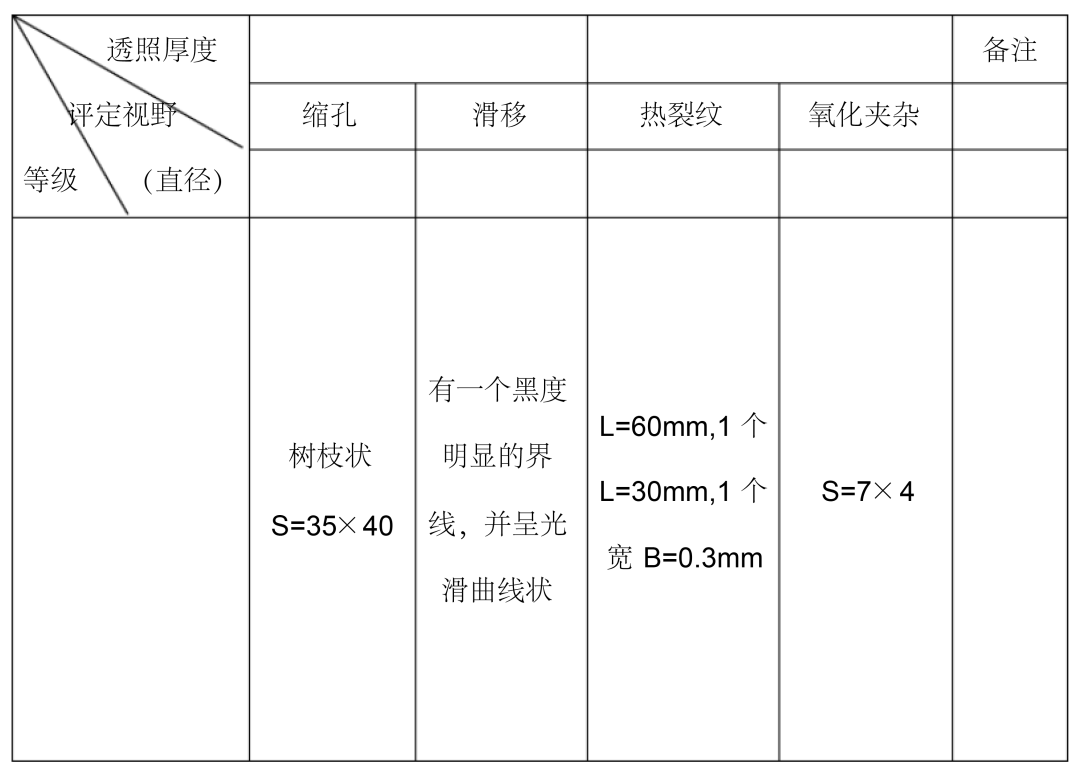

共晶熔析、热裂缝、氧化夹杂物等级评定

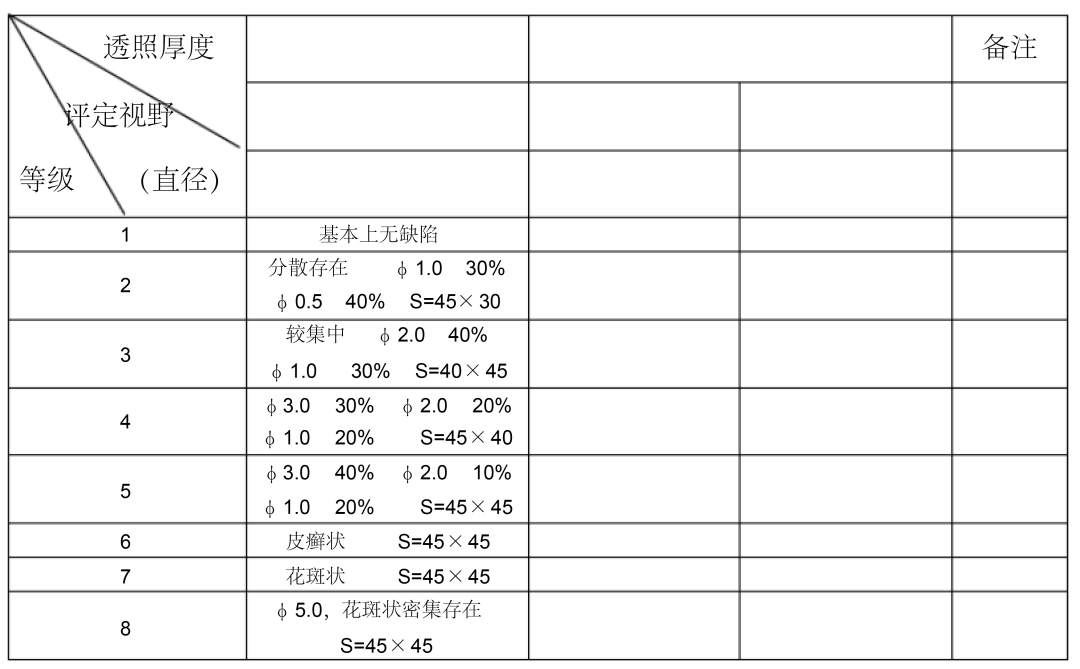

反应型砂夹杂物等级评定
严重共晶熔析等级评定
