本文将介绍关于平板孔型像质计是什么,针对ASTM E1025孔型像质计选购进行简单介绍,希望可能帮到你更好的了解此刻像质计的选购。
什么是平板孔型像质计

平板孔型像质计是在均匀厚度的平板上钻一定尺寸的小孔制成,符合美国ASME规范、MIL标准以及欧洲标准EN1435,中国标准GB3323中均有采用此类像质计。
像质计厚度T的选择有三种,分别为透照厚度度的1%,2%,4%。所钻的通孔直径分別为IT,2T,4T。像质计有矩形和圆形两种,后者适用于厚度工件。平板孔型像质计的灵敏度级别用“厚度·孔型"表示。
例如2-1T表示厚度2%的像质计上直径1T的孔能够识別;1-2T表示厚度1%的像质计上直径2T的孔能够识別。
按照上述表示方法,每种厚度的平板孔型像质计可以显示3个灵敏度级别,三种厚度的平板孔型像质计可以显示9个灵敏度级别,即:1-1T 、1-2T、 1-4T、2-1、 2-2T、2-4T、4-1T、4-2T、4-4T。
实际射线照相检测中,通常采用其中5个灵敏度级別:1-1T、1-2T、2-1T、2-2T、2-4T。
平板孔型像质计应选用与被透照材料相同组别或级别的材料制作,也可选用比被透照材料射线吸收性能低的组别或级别的材料制作。
它是射线检测必备辅助耗材之一,若你需要选购相关像质计需求,请登陆:www.chianndtmarket.com
ASTM E1025孔型像质计如何选择?
ASME/ASTM E-1025孔型像质计根据ASME/ASTM E-1025标准生产,该像质计同时适用于以下标准ASME V,ASTM E142,ASME SE-142,ASME section VIII,API 650和 API 1104等。
ASME/ASTM E-1025孔型像质计在母材上有三个孔,孔的直径分别是母材厚度的1X,2X和4X。
可以提供以下材质的ASME/ASTM E-1025孔型像质计如下:不锈钢,铝,铜铝合金,黄铜,铜,铜镍合金,镍,镁,镍合金,磷铜,钛,钛合金和一些其它的特殊材质。

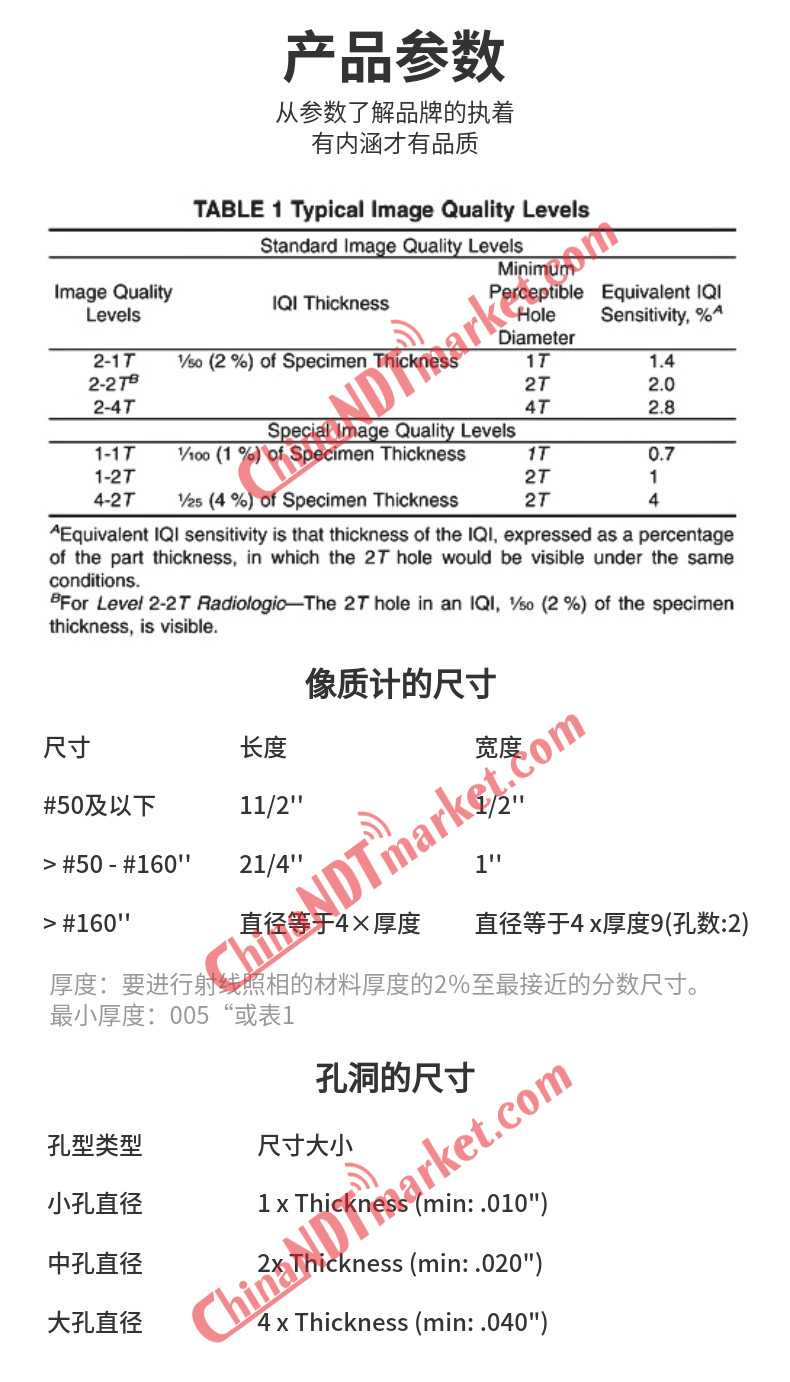

关于ASTM E1025孔型像质计基础参数,以便于你更好的选购

孔号 | 样品检查厚度2-2T | |||
5 | 0.25 | in | 6.35 | mm |
7 | 0.35 | in | 8.89 | mm |
10 | 0.5 | in | 12.7 | mm |
12 | 0.625 | in | 15.875 | mm |
15 | 0.75 | in | 19.05 | mm |
17 | 0.85 | in | 21.59 | mm |
20 | 1 | in | 25.4 | mm |
25 | 1.25 | in | 31.75 | mm |
30 | 1.5 | in | 38.1 | mm |
35 | 1.75 | in | 44.45 | mm |
40 | 2 | in | 50.8 | mm |
50 | 2.5 | in | 63.5 | mm |
60 | 3 | in | 76.2 | mm |
80 | 4 | in | 101.6 | mm |
100 | 5 | in | 127 | mm |
120 | 6 | in | 152.4 | mm |
140 | 7 | in | 177.8 | mm |
160 | 8 | in | 203.2 | mm |
200 | 10 | in | 254 | mm |
240 | 12 | in | 304.8 | mm |
280 | 14 | in | 355.6 | mm |
同时可提供以下厚度的垫块:
1/16, 1/8, 1/4, 3/8, 1/2, 5/8, 3/4, 1, 1 ¼, 1 ½, 1 ¾, 2 and 2 ½ in
一般采购会选择整套进行购买,单个一方面是运输成本高,且后续无法满足更多环境的使用,若你有这一方面的需求请联系领翼ndt商城选购,可直接联系我们工作人员也可以在线提交需求咨询单,我们专业会尽快与您取得联系,并对于你选购给与指导,可放你有效的理解“什么是平板孔型像质计,ASTM E1025孔型像质计选购”等问题
