TAM Panels 五点试块

TAM Panele五点试块也称已知缺陷标准块,能够提供一种快速测定液体渗透检验系统连续使用性能优劣的方法,同时能够反映系统中各因素渗透剂,乳化剂,清洗剂,干燥箱及显像剂等的性能正常与否。
用于揭示以上各因素的突发性性能失控,从而提示无损检测人员以避免错漏检,是用于渗透性能检查的实用的工具。
采用不锈钢材质,厚度约为2.286mm,尺寸约101.6mmx152.4mm。

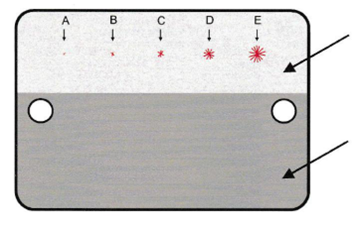

面板一侧是镀铬,分别依次按从大到小的顺序间隔排列5个裂纹测试点在铬面上。
最大的裂纹测试点畸变采用灵敏度很低的渗透剂来测试也能够看清晰的被辨别出来,最小的裂纹测试点用灵敏度极高的渗透剂也不一定能够看的到。
同时,在镀铬面边上是“粗糙”的喷砂区域,用来检测渗透剂的水洗性能。
PSM-5五点试块另一面带有喷砂区的毛糙面,常常被用于检验渗透剂的清洗性能和清洗方法的准确性进行验证。

类型:“喷砂”和“抛光”两种类型

TAM 类型:“抛光”包含:TAM 146040-1 带证书和示例图片的镜面镀铬板 1块

Ra = 0,15 微米
抛光表面
表面颜色呈 银色
Ra = 1,5 微米
粗糙度区域
采用氧化铝喷砂工艺处理
粒度 = 120,压力 = 80 P.S.l.

TAM 类型:“喷砂”包含:TAM 146040-2 带证书和示例图片的全喷砂板 1块

Ra = 0,7 微米
采用氧化铝喷砂工艺处理
粒度 = 220,压力 80 P.S.l.
表面颜色呈 灰色

Ra = 1,5 微米
粗糙度区域
用氧化铝喷砂
粒度 = 120,压力 = 80 P.S.l.


产品应用

通过浸渍、喷涂或刷涂将待检查的渗透剂涂敷到 TAM 面板的整个表面上。 在规定的渗透剂停留时间后,去除多余的渗透剂。
多余的渗透剂去除量取决于渗透剂的类型。 用水冲洗或用水或溶剂喷洒或浸浸或其他方法。
之后,将表面干燥。 最后,应用显影剂。 通常在 5 到 10 分钟后进行评估。

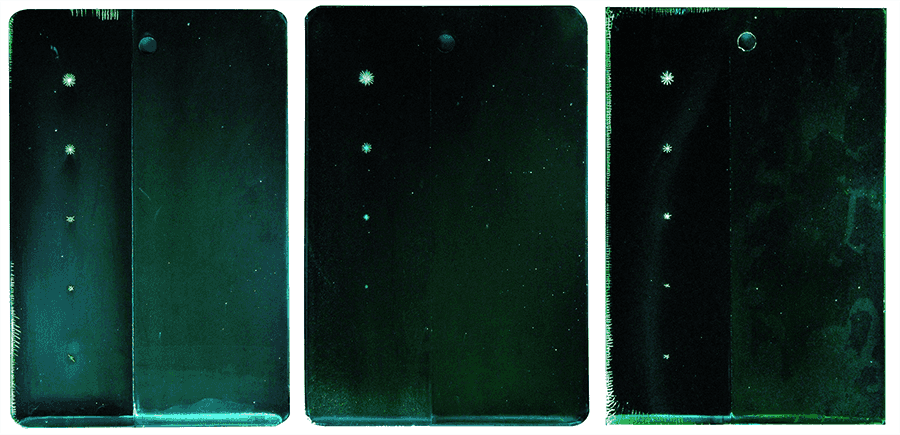

在硬涂层带材中,判断是基于可见裂纹中心的数量。 面板的未涂层部分可用于通过评估剩余渗透剂的量来检查过量渗透剂的去除情况。

清洁和储存建议

为了获得正确的指示,TAM 面板必须没有灰尘和之前检查的残留渗透剂。 应仔细清洁 TAM 面板以去除残留的渗透剂和显影剂。 面板可以用丙酮、Spiritus、苯、自来水和超声波清洁器清洁。 不要用超过 40°C (104°F) 的温度进行清洁。 将 TAM 面板暴露在高氧化性化学品中会导致面板表面变色(深色氧化污渍), 可以再次去除氧化污渍。
清洁和干燥面板后,可以将其存放在盒子中或浸泡在丙酮或异丙醇等清洁溶剂中。
TAM 面板的星形缺陷可能会因污垢、腐蚀、高温或机械应力而改变尺寸和显示能力。 修复和重新校准的间隔:仅偶尔使用 TAM 面板 - 12 个月的重新校准间隔。 所有 TAM 面板都有序列号,并提供照片和校准证书。
