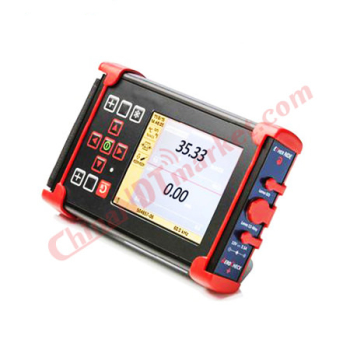

AeroCheck+ 涡流探伤仪

Ether NDE AeroCheck +是AeroCheck的涡流（EC）探伤仪的后续产品。AeroCheck +提供与AeroCheck相同的功能。
分类：涡流探伤仪 涡流检测
分享到：

产品详情

Ether NDE AeroCheck +是AeroCheck的涡流（EC）探伤仪的后续产品。AeroCheck +提供与AeroCheck相同的功能，包括标准的旋转功能，此外还提供具有自动混音和电导率测量功能的双频以及出色的频率范围。。

产品特点
  • 双频
  • 旋转驱动能力是标准配置
  • 行业标准探头连接器
  • 超大清晰的日光可读显示屏
  • 用户友好界面
  • 笔形探头的电池寿命长达10小时，而旋转驱动器的电池寿命长达7小时

产品优势

以您的方式工作！

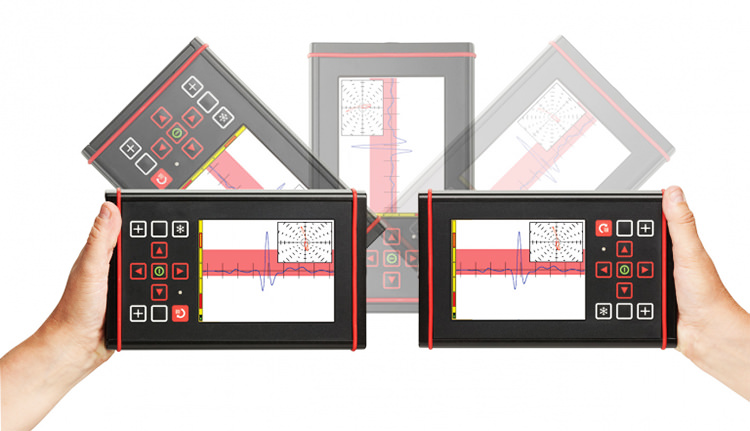

AeroCheck具有可在日光下读取的5.7英寸LCD彩色全VGA（640 x 480像素）屏幕，无论操作条件如何，操作员均可获得出色的信号分辨率和显示效果，并且内置的“翻转”功能同样适用左撇子或右撇子用户。

轻巧，坚固耐用且易于使用

AeroCheck Plus轻巧，重1.2千克（2.6磅），并装在坚固的金属外壳中，可提供长达十小时的电池寿命，易于浏览的菜单系统以及出色的EC性能。
AeroCheck Plus具有简单的“单级”菜单系统。此外，任何菜单项都可以通过其自己易于识别的图标添加到“快速菜单”侧栏中，从而可以在检查过程中更快地进行调整。
AeroCheck Plus内置了操作员可选的“软键”。每个菜单项都有其自己易于识别的图标。对于经常使用的功能，有四个用于操作员可选图标的软键位置，对于最后使用的菜单功能，具有第五个位置。每个保存的仪器设置都可以与一组唯一的一键式快速访问功能相关联。还有两个前面板硬键，也可以很容易地进行编程，以一键快速访问仪器功能。

产品新功能

创新的“环路”功能：“环路”是一种捕获实时重复信号然后优化仪器设置（尤其是相位，增益和滤波器）的简便方法，以简化优化参数的任务。

“指南”功能：“指南”允许用户显示幻灯片放映，可以使用常用的桌面软件轻松创建该幻灯片。此功能的好处在于，可以将检查的说明，教程和步骤很快地添加到AeroCheck +中，并且NDT检查员可以在执行实时测试时轻松地在检查本身和“指南”之间进行切换。

产品技术参数

探测 连接器 12路Lemo 2b（绝对，桥接和反射）和Connection Lemo 00（用于单元件绝对探头）。使用Lemo 12方式和Lemo 00可以同时进行探头操作。
回转式 600-3000 rpm – Ether Mercury Drive（ADR002）和Saturn（ARD001），Hocking 33A100，Rohmann MR3，SR1和SR2 Drive（需要特殊适配器）
电导率 通过使用AeroCheck +电导率探头和电缆可以激活选件
频率 双频 10Hz – 12.8MHz
获得 总体 -18至+ 104 dB，0.1、1和6dB步进
输入值 0dB或12dB
驾驶 0dB，6dB和12dB（0dB参考1mW进入50欧姆）
最大X / Y比 +/- 100.0分贝
相 范围 0.0-359.9°，0.1°步进
筛选器 高通 直流至2kHz或低通滤波器，以1 Hz为单位降低。加上可变的自适应平衡漂移补偿0.01 – 0.5 Hz（6步）。
低通 1Hz至2KHz或最低测试频率的四分之一，以1 Hz为步长中的较低者。
平衡 手册 14个内部平衡负载；2.2µH，5.0µH，6.0µH，6.5µH，7.0µH，7.5µH，8.2µH，12µH，15µH，18µH，22µH，30µH，47µH，82µH，
自动 优化的平衡负载选择。
混音通道 频率 两个通道均可使用全频率范围
探测模式 同时反射/桥接和绝对，包括同时两个探头差分和绝对
混合增益 X / Y -18至+ 18dB
混合阶段 0.0-359.9°，0.1°步进
警报器 框 完全可配置，冻结，色调或视觉效果。
部门 完全可配置，冻结，色调或视觉效果。
显示 类型 5.7英寸（145毫米），18位颜色，日光下可读。
可视区域 115.2毫米（水平）x 86.4毫米（垂直）
解析度 640 x 480像素
翻转 手动或自动更改屏幕方向以启用左手或右手使用。
配色方案 用户可配置的暗，亮和黑白
可配置的屏幕 全屏，单点，双点或双窗格，具有可变的大小和位置以及功能，例如XY，时基，瀑布和仪表。
显示方式 点，时基（0.1-20秒x 1-200扫描和最多55秒），带有峰值保持和％读数的瀑布和仪表。
刻度  无，网格（4个尺寸为5，10,15和20％FSH的极性），极性（4个尺寸为5，10,15和20％FSH的）
偏移量 点位置：Y = -50至+50，X = -65至+ 65％
数字点位置读数 以X，Y或R，θ显示
摘要 以传统格式显示所有设置
可移动数据存储 设置存储 高达32GB的micro SD，可保存10,000多个设置
存储的屏幕截图 高达32GB的micro SD，可容纳10,000多个屏幕截图
记录数据 高达32GB的micro SD，可保存500多个2.5分钟长的数据记录
导游 高达32GB的micro SD，可容纳10,000张幻灯片
高级功能 数据记录 实时记录信号数据并在仪器和台式PC上回放长达164秒
导游 使用Microsoft PowerPoint创建并显示幻灯片，其中包含说明，教程和过程。
附件 屏幕截图和数据记录保存在一个名为“设置”的文件夹中。
环 捕获实时重复信号，然后优化仪器设置（相位，增益，滤波器）以简化参数优化
跟踪 允许将校准参考信号存储在屏幕上，然后与实时信号进行比较
自动相位 允许将相位角自动设置为预设角度
产出 PC连接 USB（全PC遥控器和实时数据）
数字无电报警 在Lemo 12路开路集电极晶体管上（最大10mA时为36v dc）。
显卡 全15路VGA输出（仅EC屏幕）
语言能力 英文，法文，西班牙文，俄文，日文，中文，土耳其文。
验证等级 该系统包括根据ISO 15548-1：2013交付的2年有效期验证第2级详细功能检查和校准
开机自检 系统在启动外部ram，sd ram，加速度计，Micro SD卡，LCD屏幕缓冲区时执行自检。
功率 外部 100-240 v 50-60Hz 30瓦
电池 内部7.2V标称值@ 3100mAh = 22.32 watt.hr
运行时间 使用2MHz铅笔探头30％背光时，最多可使用8个小时；使用转速为3000rpm的旋转驱动器时，最多可使用6小时，占空比为50％。
充电时间 2.5小时 充电时间，同时充电和操作
物理 重量（包括内置电池） 1.3公斤，2.9磅
尺寸（宽x高x深） 237 x 146 x 53毫米/9.3 x 5.7 x 2.1英寸
材料 铝合金Mg Si 0.5粉末涂料环氧树脂
工作温度 -20至+60°C
储存温度 最多可存储12个月-20至+35°C标称+20°C
 IP等级 IP54
