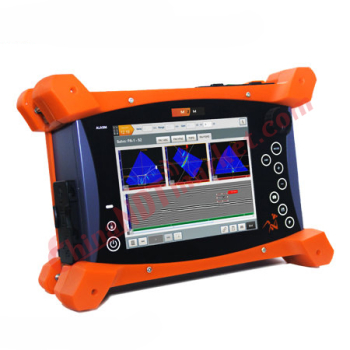

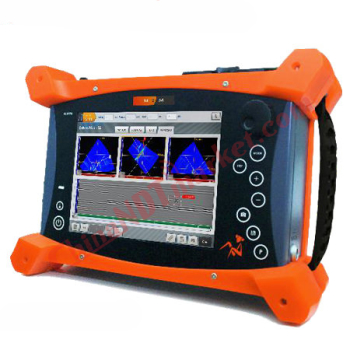

M2M MANTIS相控阵探伤仪
M2M MANTIS相控阵探伤仪
相控阵 | 扇形扫查,线性扫查& 复合扫查 / 常规超声| 脉冲反射式& 双晶模式 / TOFD | 直通波拉直 / TFM | 实时全聚焦
分类:相控阵超声探伤仪 超声检测
分享到:
产品详情
产品详情
多功能
- 实时全聚焦TFM
- 模板内所有几何形状下相控阵延迟法则计算
- 复合扫查
- 多组扫查
- 脉冲重复频率最高大20KHz
- 最大支持3轴编码器
- 符合ISO & ASTM 标准
快速设置
- 界面直观, 步进式设置设计
- 创新的TCG快速校准, TCG 存储和调出
- 材料声速快速校准
- 探头一致性快速校准
- 楔块角度高度快速校准
- 探头库,楔块库,扫查器库
- 材料几何形状选择,多种焊缝类型选择
- 专业应用模块
数据分析功能
- 800%波幅显示
- 合成视图
- TOFD
- 直通波线性化
- 自定义报告格式
- 专业数据分析工具
- 快速以太网文件传输
- 电脑端数据分析软件CAPTURE
MANTIS 包含三个不同级别套装:常规套装,专家级套装 和 大师级套装
常规套装:
功能:
• 相控阵+ TOFD + 常规超声 + 实时全聚焦TFM
• 焊缝声束覆盖检查
• CAD 导入
• 多组应用
• 快速 TCG/DAC/AVG校准
• 快速校准工具
• 电脑端专业数据分析软件CAPTURE
• CIVA 和 ENLIGHT 兼容
• 免费数据查看软件
• 快速以太网数据传输 + USB 3.0
• 实时全聚焦成像检测设备
• 相控阵+ TOFD + 常规超声 + 实时全聚焦TFM
• 焊缝声束覆盖检查
• CAD 导入
• 多组应用
• 快速 TCG/DAC/AVG校准
• 快速校准工具
• 电脑端专业数据分析软件CAPTURE
• CIVA 和 ENLIGHT 兼容
• 免费数据查看软件
• 快速以太网数据传输 + USB 3.0
• 实时全聚焦成像检测设备
典型应用:
• 复合材料检测,厚壁管,腐蚀检测
• Rope access inspections
专家级套装:
功能:
• 3轴编码器
• 实时3D检测
• 最大脉冲重复频率20kHz+常规套装功能
典型应用:
• 插管检测
• T, K,Y焊缝检测+常规套装应用
大师级套装:
功能:
• 高分辨率实时全聚焦TFM
• 面阵和双晶模式探头 (双晶线阵DLA, 双晶面阵DMA)
• 全矩阵捕捉数据采集+包含专家级套装功能
典型应用:
• 薄壁管,奥氏体焊缝,探头位置限制检测,3D聚焦
• 研究和二次开发+专家级套装应用
功能:
• 高分辨率实时全聚焦TFM
• 面阵和双晶模式探头 (双晶线阵DLA, 双晶面阵DMA)
• 全矩阵捕捉数据采集+包含专家级套装功能
典型应用:
• 薄壁管,奥氏体焊缝,探头位置限制检测,3D聚焦
• 研究和二次开发+专家级套装应用
