CR Phantom
CR Phantom
CR Phantom可以测试CR扫描系统相关的所有参数,包括基本空间分辨率(SRb)、对比度灵敏度(CS)、灵敏度(EPS)、信噪比(SNR)、MTF、激光束颤动、扫描器抖动和阴影。ASTM E 2445-05, ISO 16371-1 和 EN 14784-1 标准要求定期执行这些测试,并做了详细描述。阴影校正的测量点分布在两个轴向得到全景图像,单次X射线曝光即可在IP板上得到所有需要的信息,无需旋转CR Phantom生成第二个轴的信息。这样做测试结果更精确,并且大幅节省时间。
分类:射线检测 射线耗材 射线附件 试块
分享到:
产品详情
产品详情
CR Phantom可以测试CR扫描系统相关的所有参数,包括基本空间分辨率(SRb)、对比度灵敏度(CS)、灵敏度(EPS)、信噪比(SNR)、MTF、激光束颤动、扫描器抖动和阴影。ASTM E 2445-05, ISO 16371-1 和 EN 14784-1 标准要求定期执行这些测试,并做了详细描述。
KOWOTEST公司的CR Phantom根据标准制造。阴影校正的测量点分布在两个轴向得到全景图像,单次X射线曝光即可在IP板上得到所有需要的信息,无需旋转CR Phantom生成第二个轴的信息。这样做测试结果更精确,并且大幅节省时间。

CR Phantom包括2个IQI双丝像质计和用于阴影校正的测量点,它们在两个轴方向上排列-全景和横向。
所有需要的信息都通过一次X射线曝光就映射到了印版上,因此无需旋转CR Phantom即可从第二个轴接收信息。这样可以提高测试分数的准确性,并节省大量时间。

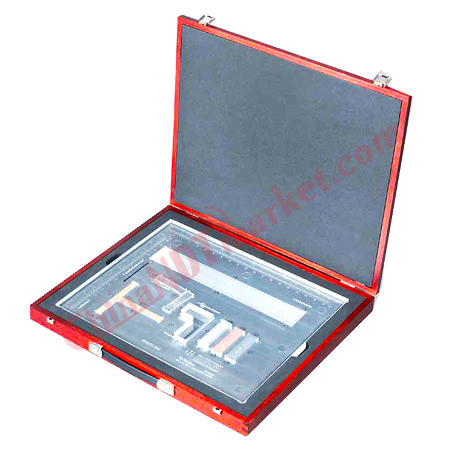

CR Phantom
两种类型可选:13Wire和15 Wire Duplex

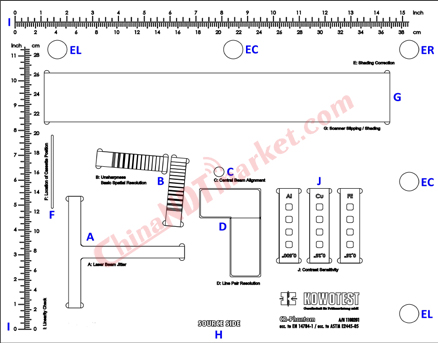

产品材料配置
材料编号 | 材料及功能 | |
A | T目标–黄铜 | 激光束抖动,MFT检查,光晕(闪光) |
B | 双丝像质计 | 基本的空间分辨率,不清晰 |
C | BAM蜗盘 | 中央光束对准 |
D | 汇聚线对像质计 | 线对分辨率 |
E | EL,EC,ER测量点 | 阴影校正 |
F | 盒式磁带定位器 | 纸盒(图像板)的位置 |
G | 均质铝带 | 扫描滑移,阴影 |
H | 萤石板 | 载板 |
I | 厘米/英寸标尺 | 线性检查 |
J | 对比灵敏度计 | 对比灵敏度检查 |
尺寸 | 14英寸x 17英寸x 0.75英寸(350 x 430 x 19毫米)
|
产品类型
CR Phantom, Type I
with two duplex wire type IQIs 13D
货号:11 00201
CR Phantom, Type I
with two duplex wire type IQIs 15D
货号:11 00211
CR Phantom, Type II
designed by USAF
货号:11 00215
with two duplex wire type IQIs 13D
货号:11 00201
CR Phantom, Type I
with two duplex wire type IQIs 15D
货号:11 00211
CR Phantom, Type II
designed by USAF
货号:11 00215
其他说明
测试符合证书:符合ASTM E 2445-14, EN 14784-1,ISO 16371-1,
符合标准声明:ISO/IEC 17050-1
