双丝像质计D13/D15/D17
双丝像质计D13/D15/D17
双丝像质计主要用于X射线应用中,特别针对数字X射线应用,用来评估图像的几何不清晰度(胶片和数字图像) ,产品有三个版本可选:D13/D15/D17
分类:射线检测 射线耗材 射线附件 试块
分享到:
产品详情
产品详情
双丝像质计主要用于X射线应用中,特别针对数字X射线应用,用来评估图像的几何不清晰度(胶片和数字图像)。
根据EN 13068 (Radioscopy), EN 14784 和 ISO 16371 (CR – Computed Radiography with imaging plates),ISO 17636-2 (digital radiology of welds – flat panel detectors) 或ASTM E 2597 (characterization of digital detector arrays) 以及 ASTM E 2737 (DR Duplex Plate Phantom)评估数字图像的基础空间分辨率。
ASTM E 2903解释说明双丝像质计应用程序中,用于微焦点X射线管的焦斑尺寸测量。

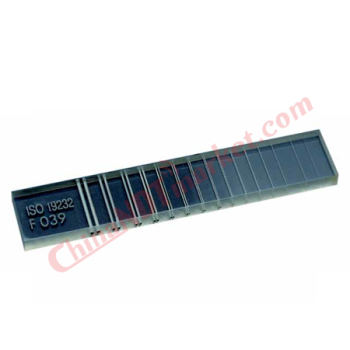

双丝像质计 D13/D15版本
产品规格:
▪双丝像质计由13或15条线对组成,1D至13D或15D
▪1D到3D的材料是钨,4D到15D的材料是铂
▪每对丝的间隔和该对丝的直径相同
▪丝对封铸在透明、坚固耐用的长方体塑性材料中
▪每个双丝像质计上标有标准编号和唯一序列号,将会显示在拍摄的数字图像上
▪每个双丝像质计都有唯一对应的测试合格证书
![]() | 使用双丝像质计进行图像评估 在射线照相中,必须识别直径最大为d的线对,这些线对目视不能分离。 射线照相胶片可能会放大到4倍。
在数字放射学中,要评估导线之间的距离(浸入)。 d最大的线对,显示Dip小于20% 导线对的对比度确定了数字图像的总图像清晰度(U= 2d)和基本空间分辨率(SRb= d)。 |

双丝像质计 D13/D15版本--选配套餐
Duplex Wire Type IQI - 13D
with wire pairs from 1D to 13D
货号:11 00155
Duplex Wire Type IQI - 15D HiRes
with wire pairs from 1D to 15D
货号:11 00160

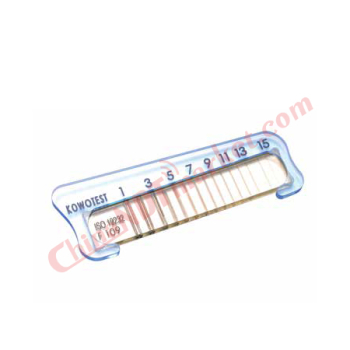

Duplex IQI Bracket
for easy wire pair identification for 13D
货号: 11 00156
for easy wire pair identification for 15D
货号: 11 00161
with wire pairs from 1D to 13D
货号:11 00155
Duplex Wire Type IQI - 15D HiRes
with wire pairs from 1D to 15D
货号:11 00160
Duplex IQI Bracket
for easy wire pair identification for 13D
货号: 11 00156
for easy wire pair identification for 15D
货号: 11 00161
双丝像质计 D17版本
